1、背景：

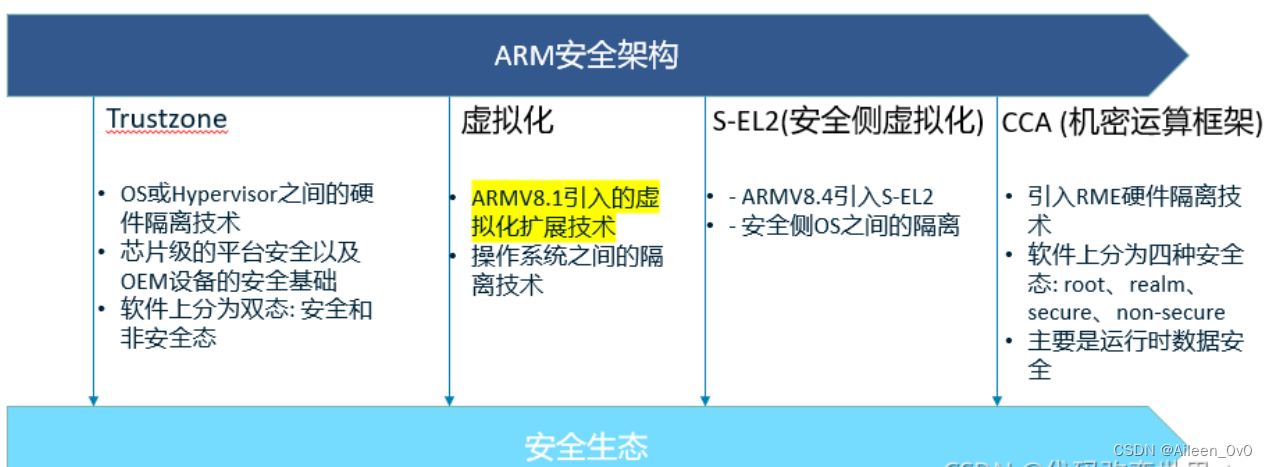

隨著時代的發展、科技的進步，安全需求的趨勢也越來越明顯，ARM也一直在調整和更新其新架構，很多都是和安全相關的。 如下列出了一些和安全相關的架構

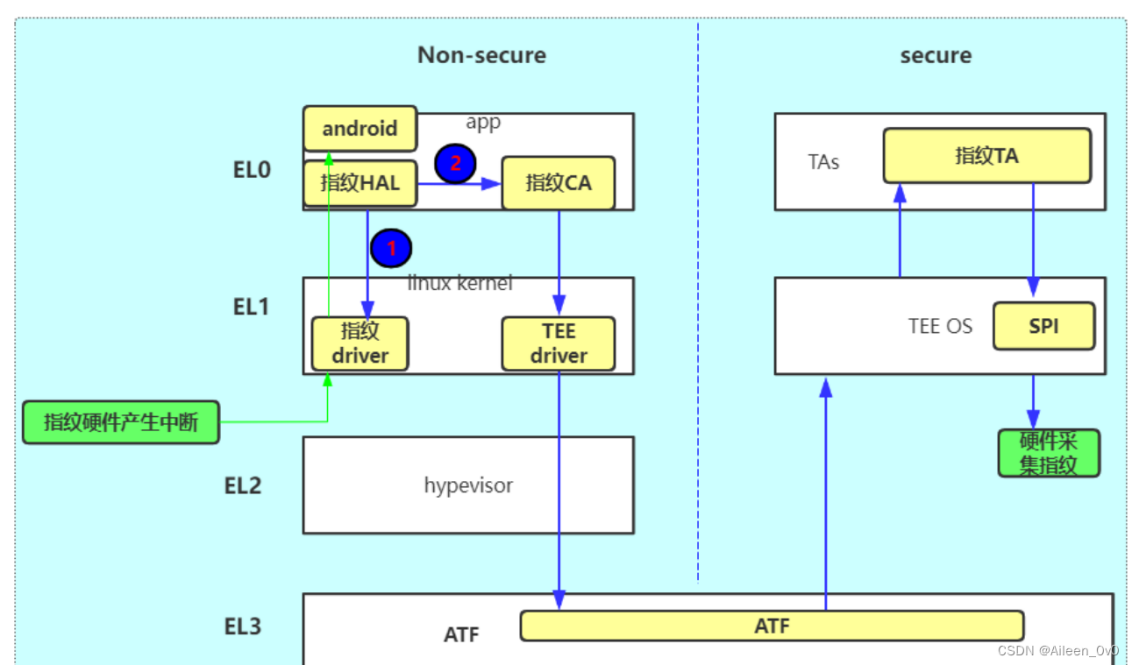

Trustzone做為ARM安全架構的一部分，從 2008 年 12月 ARM 公司第一次 release Trustzone 技術白皮書。() 2013 年 Apple 推出了第一款搭載指紋解鎖的 iPhone：iPhone 5s，用以保證指紋信息安全的 Secure Enclave 技術據分析深度定制了 ARM trustzone 架構，印象中這大概是 Trustzone 技術第一次走進大眾視線。到如今 Trustzone 技術已經成為移動安全領域的重要基礎技術，你也許不了解它的技術原理，但它一直默默為你守護你的指紋信息，賬戶密碼等各種敏感數據。 如下也列出了一張?jiān)赥rustzone架構下的一張指紋的框圖，這也是這些年(2015-至今)比較流行的一張軟件框圖。

1.1、ARM Trustzone的安全擴展簡介

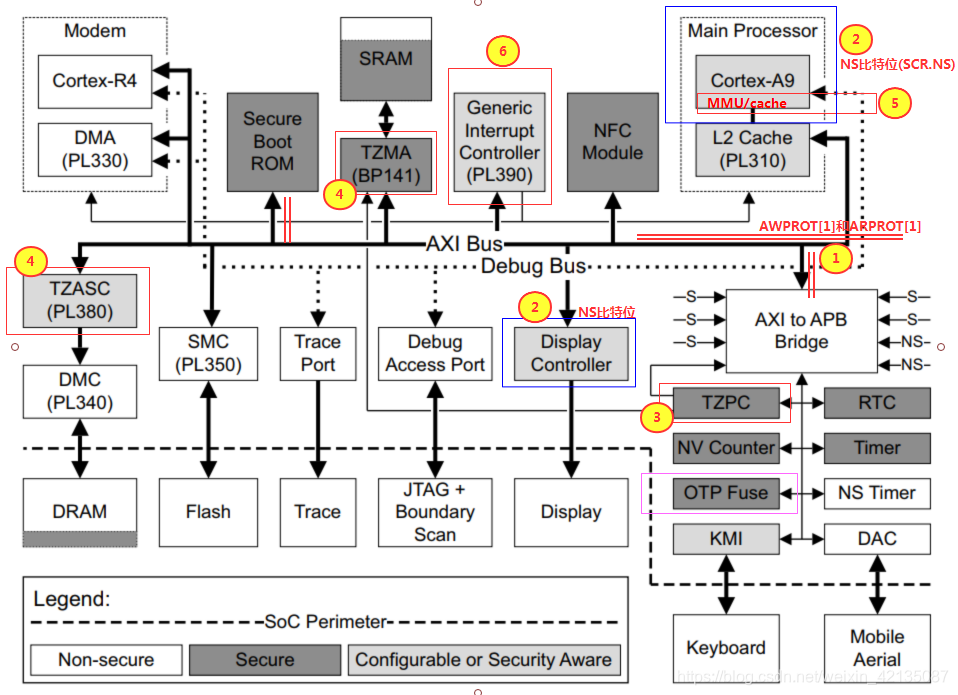

從上文我們已經知道，ARM Trustzone不具體指一個硬件，也不是一個軟件，而是一個技術架構，在支持ARM Trustzone的SOC中，需按照ARM Trustzone技術對各個子模塊進行設計。如下便展示了一個SOC的Trustzone架構下的設計框圖

其中

(1)、AMBA-AXI總線的擴展, 增加了標志secure讀和寫地址線：AWPROT[1]和ARPROT[1]

(2)、processor的擴展(或者說master的擴展)，在ARM Core內部增加了SCR.NS比特位，這樣ARM Core發起的操作就可以被標記“是以secure身份發起的訪問，還是以non-secure身份發起的訪問”

(3)、TZPC擴展，在AXI-TO-APB端增加了TZPC，用于配置apb controller的權限(或者叫secure controller)，例如將efuse(OTP Fuse)配置成安全屬性后，那么processor以non-secure發起的訪問將會被拒絕，非法的訪問將會返回給AXI總線一個錯誤。

(4)、TZASC擴展，在DDRC(DMC)之上增加一個memory filter，現在一般都是使用TZC400，或由SOC廠商自己設計一個這樣的IP，或叫MPU，或集成在DMC內部，它的作用一般就是配置DDR的權限。 如果配置了DDR中某塊region為安全屬性，那么processor以non-secure發起的訪問將會被拒絕。

(5)、MMU/Cache對安全擴展的支持 在軟件架構的設計中，就分為: Non-secure EL0&1 Transslation Regime 和 Secure EL0&1 Transslation Regime，即normal world和secure world側使用不同的Transslation Regime，其實就是使用不同的TTBRx_ELn寄存器，使用不同得頁表。 注意：在armv7上，TTBRx_EL0、TTBRx_EL1是banked by Security State，也就是說在安全世界和非安全世界各有一組這樣的寄存器，所以在linux和tee中可以各自維護一張自己的內存頁表. 在armv8/armv9上，TTBRx_EL0、TTBRx_EL1不再是banked了，但是world switch時會在ATF中switch cpu context, 所以從hypervisror或os的視角來看，依然還是兩套不同的TTBRx_ELn寄存器，linux和tee各有各的頁表。 而在TLB中，又為每一個entry增加了Non-secure屬性位，即標記當前翻譯出的物理地址是secure還是non-secure； cache的擴展：在cache的entry中的TAG中，有一個NON-Secure Identifier標記為，表示當前緩存數據的物理地址是屬于non-secure還是secure。

(6)、gic對安全擴展的支持，在gicv2、gicv3的版本中，都增加了對安全擴展的支持. 以gicv3為例，將中斷劃分成了group0、secure group1和non-secure group1. 在軟件的配置下，group0和secure group1的中斷將不會target到REE(linux)中處理

1.2、ARM Trustzone的安全擴展詳細解剖

1.3、 AMBA-AXI對Trustzone的支持

ARPROT[2:0]和AWPROT[2:0] 分別是讀通道和寫通道中的關于權限的信號，例如他們中的BIT[1]則分別表示正是進行secure身份的讀或secure身份的寫操作。

1.4Processor的SCR.NS比特位

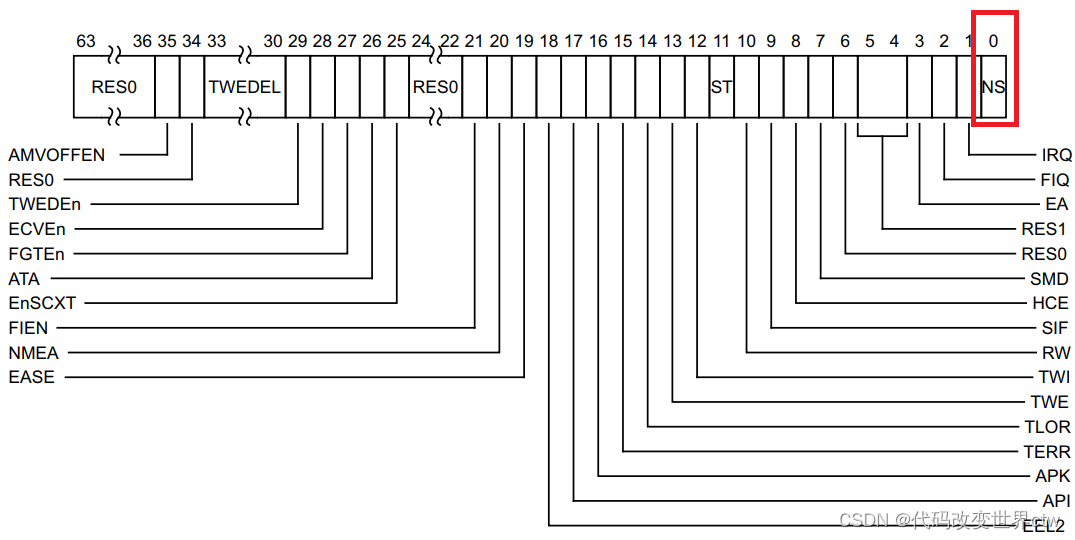

SCR_EL3.NS 表示當前processor的安全狀態，NS=1表示是non-secure的，NS=0表示是Secure的

2.TZC400和TZPC簡介

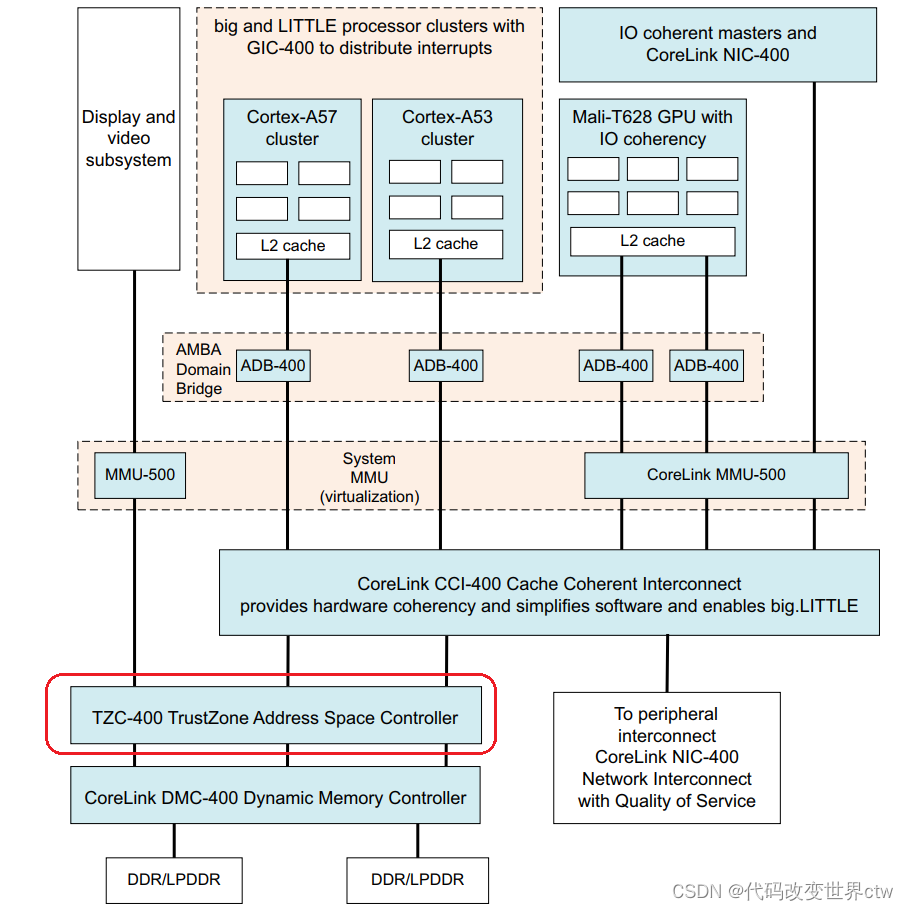

TZC400接在core和(DMC)DDR之間，相當于一個memory filter。 TZC400一般可以配置8個region（算上特殊region0, 也可以說9個），然后可以對每一個region配置權限。例如講一塊region配置成secure RW的，那么當有non-secure的master來訪問這塊內存時，將會被TZC擋住。

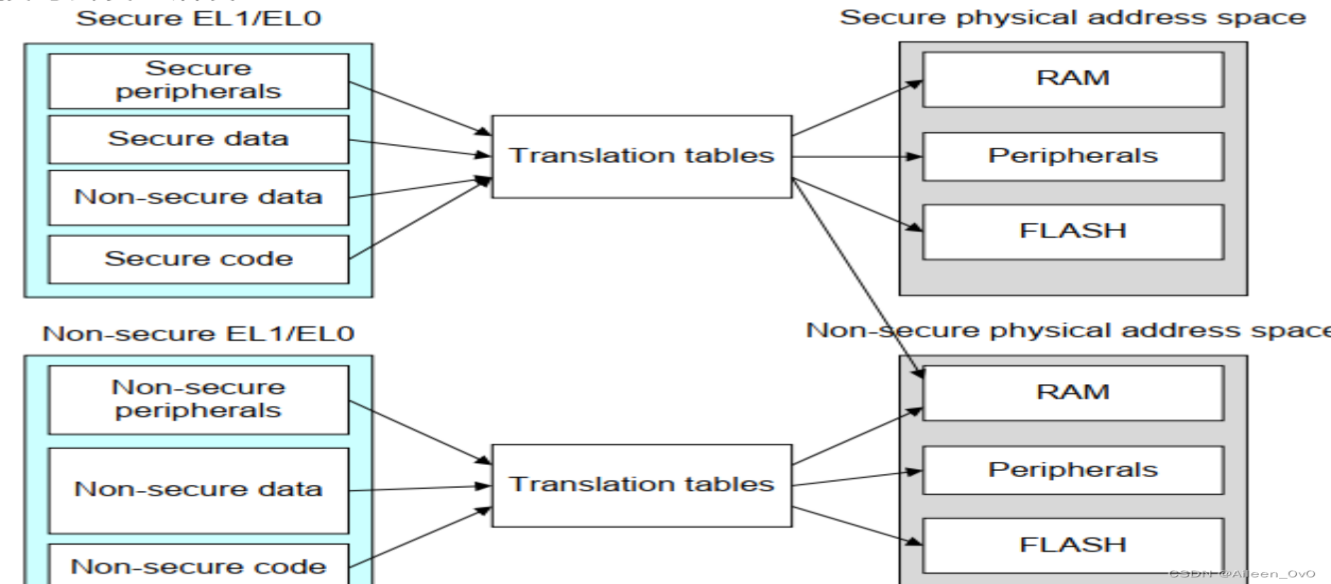

2.1 MMU對Trustzone的支持

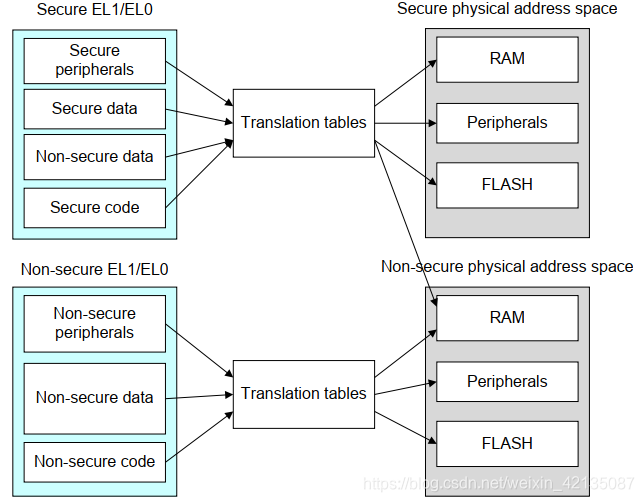

首頁，在軟件架構的設計中，就分為: Non-secure EL0&1 Transslation Regime 和 Secure EL0&1 Transslation Regime，即normal world和secure world側使用不同的Transslation Regime;

其實就是使用不同的TTBRx_ELn寄存器，使用不同得頁表 其次，在MMU使用的頁表中，也有NS比特位。

Non-secure Transslation Regime 只能翻譯NS=1的頁表項，secure Transslation Regime 可以翻譯NS=1和NS=0的頁表項。

即secure的頁表可以映射non-secure或secure的內存，而non-secure的頁表只能去映射non-secure的內存，否則在轉換時會發生錯誤

在Page Descriptor中(頁表entry中)，有NS比特位（BIT[5]），表示當前的映射的內存屬于安全內存還是非安全內存：

2.2 cache對Trustzone的支持

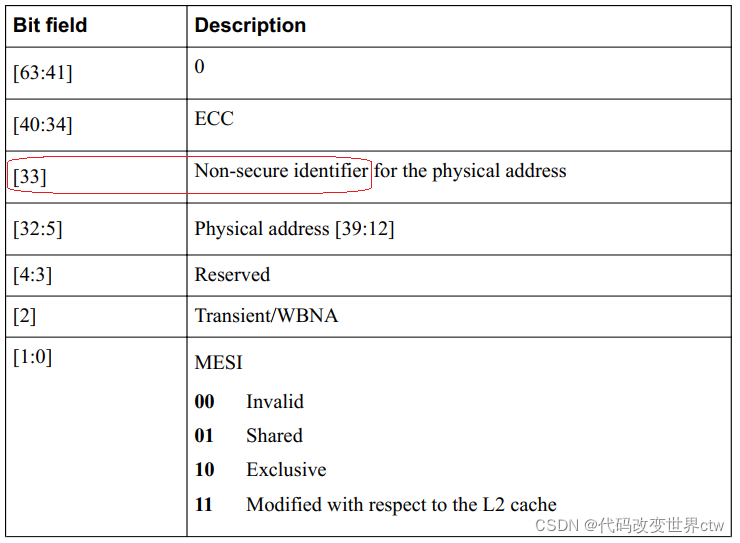

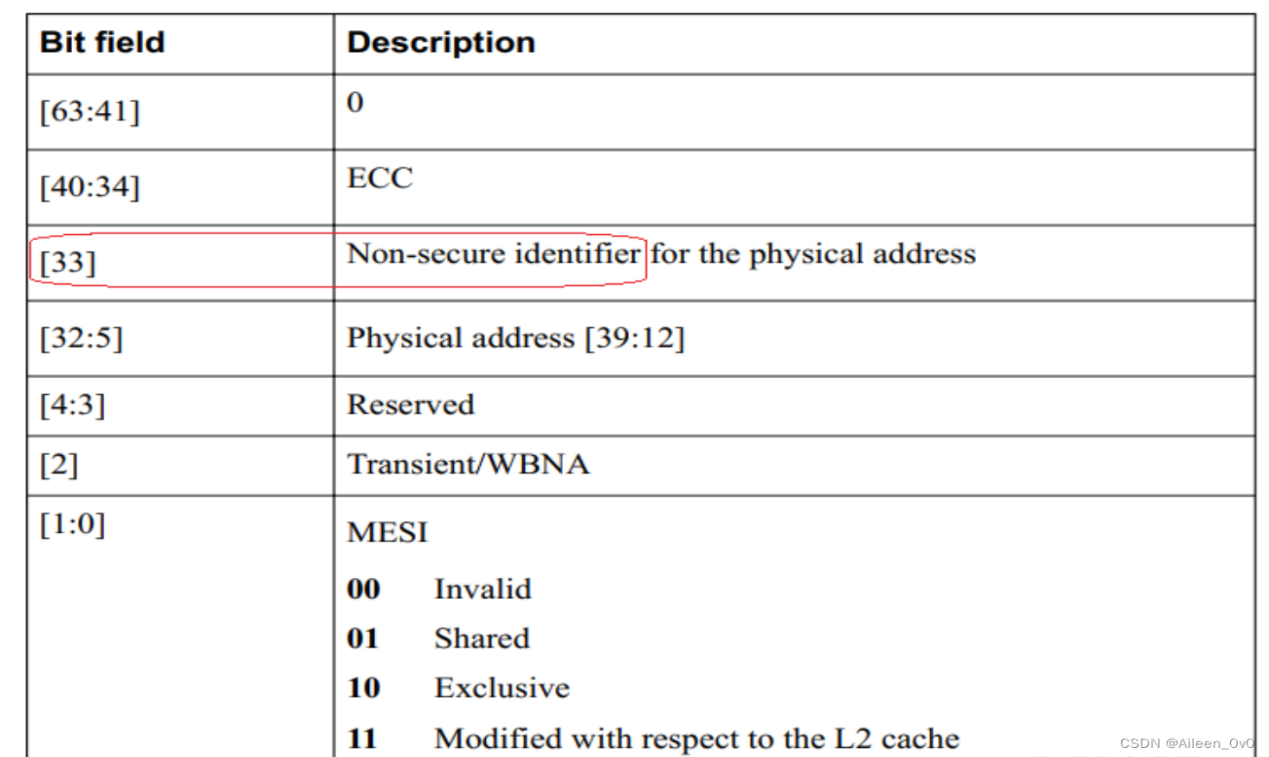

如下所示，以為cortex-A78為例，L1 Data Cache TAG中 ，有一個NS比特位（BIT[33]），表示當前緩存的cacheline是secure的還是non-secure的

2.3 TLB對Trustzone的支持

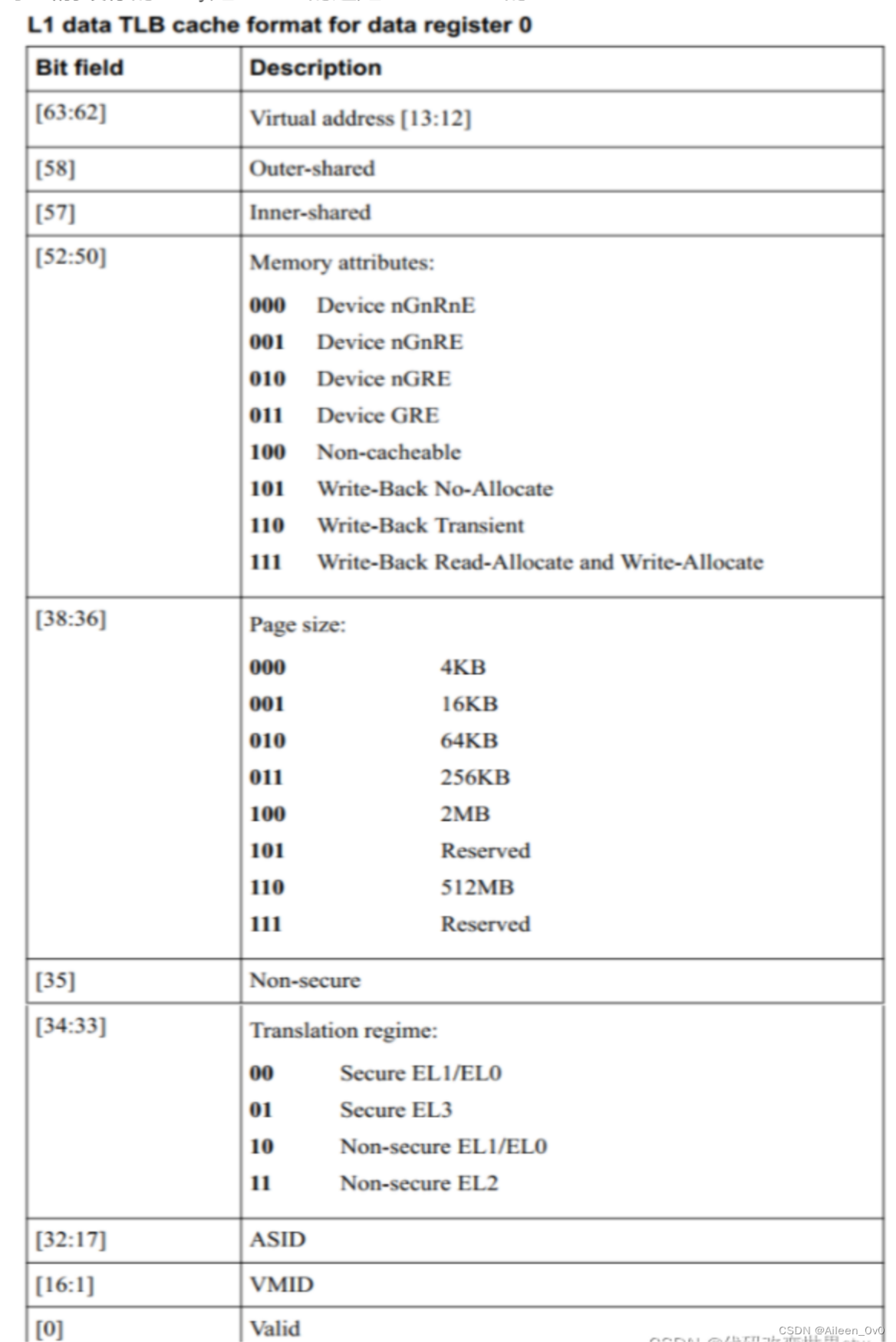

如下所示，以為cortex-A78為例，L1 Data TLB entry中 ，有一個NS比特位（BIT[35]），表示當前緩存的entry是secure的還是non-secure的

2.4 gicv的安全中斷

在gicv2/gicv3中，支持了安全中斷，配置有如下： （1）、Group分組(GICD_IGROUPRn) – gicv2 ?group0：安全中斷，由nFIQ驅動 ?group1：非安全中斷，由nIRQ驅動

（2）、Group分組(GICD_IGROUPRn)– gicv3 ?group0：安全中斷 ?non-secure group1：非安全中斷 ?secure group1：安全中斷

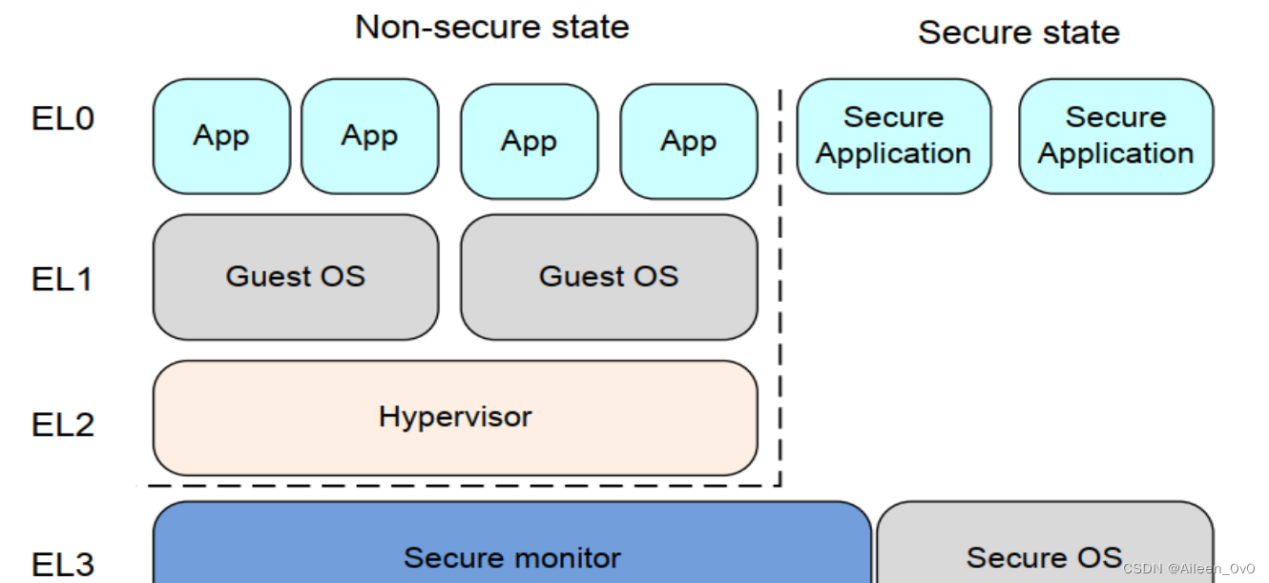

3.ARM Trustzone技術對軟件帶來的變化

ARM Trustzone技術對軟件框架帶來了變化

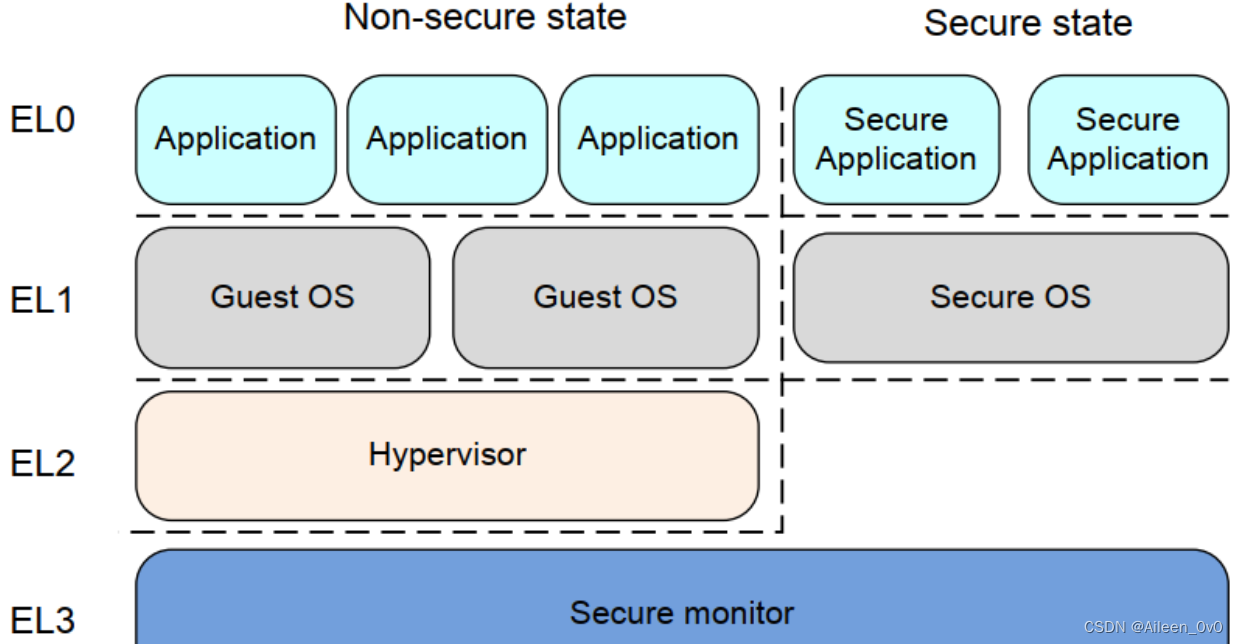

3.1、EL3 is AArch64：

3.2、EL3 is AArch32：

AArch32和AArch64 secure monitor的理解：

如果secureos和monitor都是64位，secureos跑在el1, monitor跑在el3;- 如果secureos和monitor都是32位，secureos和monitor都跑在EL3（secureos在svc模式、monitor在svc模式），它倆共用頁表；- 如果monitor是64位，secureos是32位，那么secureos跑在svc模式(el1)，monitor跑在el3，他倆不共用頁表

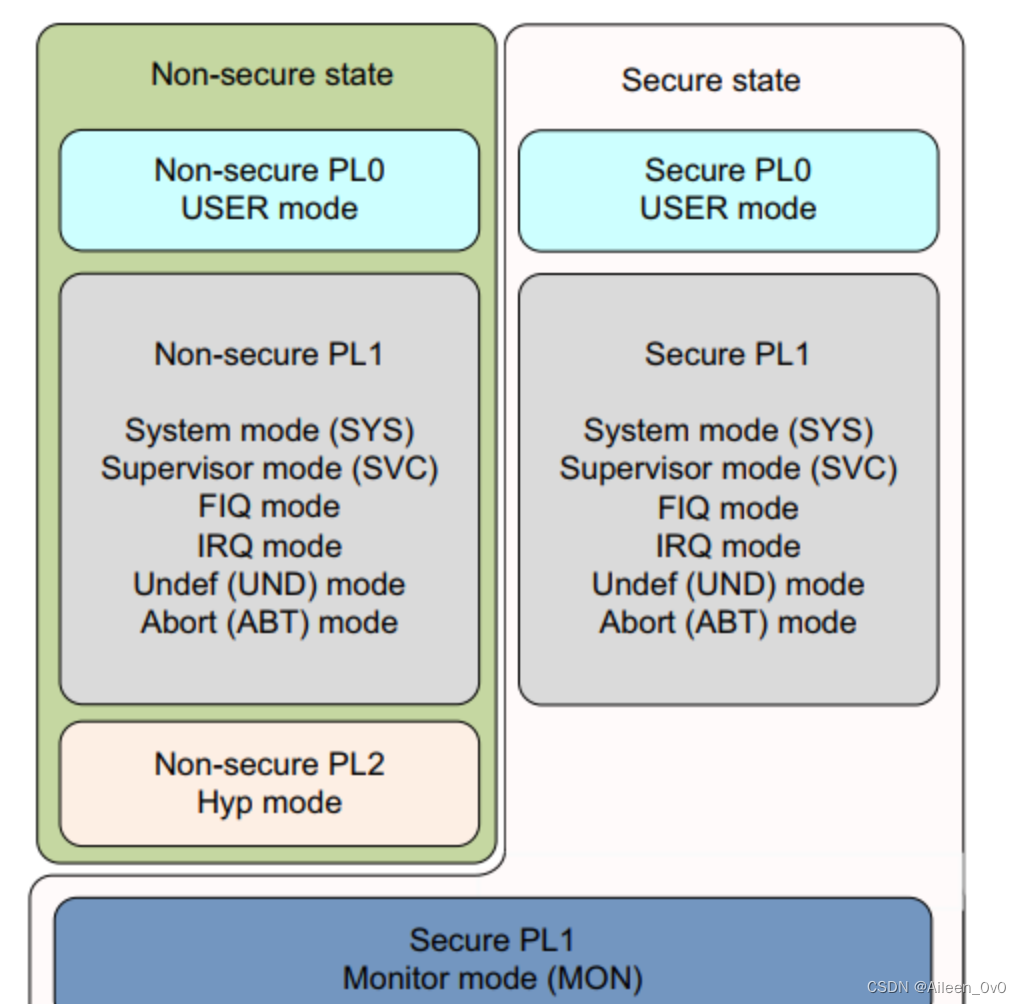

3.3、armv7：

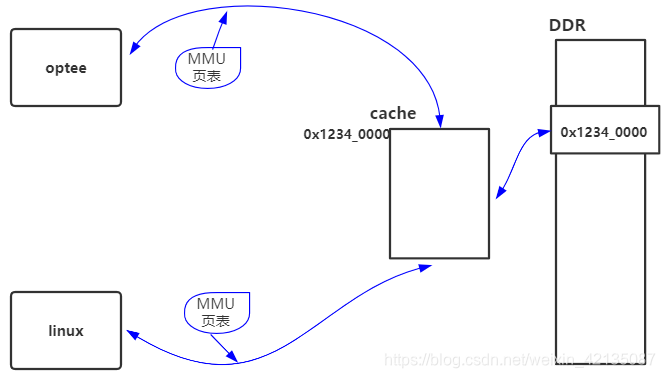

思考：通過MMU/TLB/Cache對安全內存攻擊的可能性

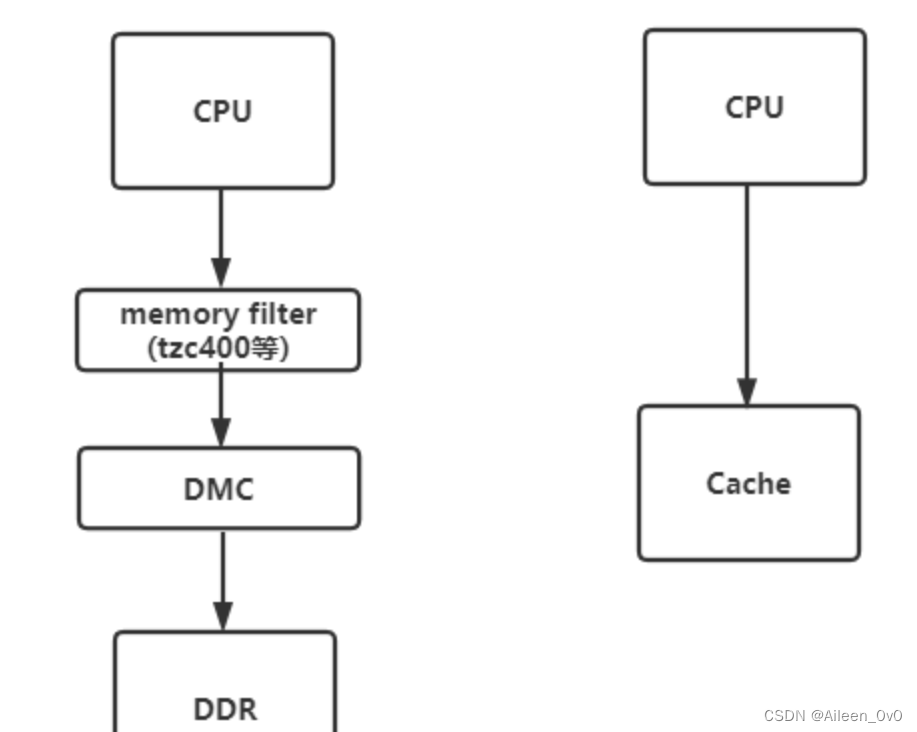

在安全架構的設計時，我們在Core和DDR之間增加了一個TZC做為memory filter，數據流為:Core ---> TZC---->DDR, 這種架構下，core以非安全身份發起的對安全內存的讀寫，將會被TZC擋住。

但是這都是在理想的情況下，事實上Core發起對內存的讀寫，未必經過TZC未必到DDR，有可能到cache階段就完成了，即數據流變成了Core ---> MMU(TLB+Addtress Translation)---->Cache，那么這種情況下，沒有TZC的事了，你也許會說MMU/Cache中都有NS比特，但是你真的理解這里NS比特的用法嗎？ 如果core以非安全身份對安全內存發起的讀寫時，我強制將MMU頁表中的安全屬性標記位強制改成NS=0，會如何呢？

事實上我們只要理清原理、理清數據流，就不會問上面那么S13的問題了。 下面來開始剖析:

假設一個安全core 讀取了一個安全物理內存0x2000_0000數據(虛擬地址可能是0x_xxxx_xxxx)，那么將產生一下行為：

在讀寫之前，勢必做好了MMU map，如物理地址0x2000_0000 MAP成了0x_xxxx_xxxx地址, 此時Page Descriptor中的atrribute中的NS=0- TLB緩存該翻譯，即TLB的entry中包含: 0x2000_0000、0x_xxxx_xxxx、NS=0- 安全內存0x2000_0000數據將會被緩存到cache中，entry中的TAG包含0x2000_0000、NS=0

同時，我有一個非安全core 發起讀寫虛擬地址0x_yyyy_yyyy，我自行修改該頁表，讓0x_yyyy_yyyy強制映射到安全物理內存0x2000_0000，此時有兩種配置: (1)、0x_yyyy_yyyy—0x2000_0000, NS=0 (2)、0x_yyyy_yyyy—0x2000_0000, NS=1 我們分別看下這兩種配置，是否能讀到安全內存： 針對(1)，非安全的core發起訪問，發現TLB中的條目是0x_yyyy_yyyy—0x2000_0000, NS=0,自然不會被命中，然后使用Address Translation轉換，MMU發現非安全的Core要來訪問安全屬性NS=0 將會被直接拒絕掉。 針對(2)，非安全的core發起訪問，由于NS=1，TLB可能會被命中，即能翻譯出0x2000_0000物理地址來，即使沒有被命中，在經過Address Translation轉換，由于NS=1，此時也是可以正確轉換出正確的0x2000_0000物理地址。 然后接著會去cache中查詢這個地址，但是此時cache的entry中的NS=0，所以cache不會被命中，接下來就要走TZC流程了，很顯然，你一個非安全的core想訪問安全的內存，TZC將會擋住你。
